艾为电子推出45V低Ron和低Coff的天线调谐开关AW17245FCR

转载自艾为

随着移动通信技术的发展,UE所支持的频段和CA、ENDC组合越来越多,MIMO技术使得所需的天线数量成倍增加。与此同时,天线的可利用空间却越来越少,这使得天线的设计也愈加复杂。天线调谐开关的应用拓展了天线的工作频率和环境条件,优秀的调谐机制能够很好地解决上述问题。

AW17245FCR是应用于45V条件下的4xSPST天线调谐开关,具有低关断电容Coff和低导通电阻Ron,有助于在调谐中获得更好的TRP和TIS。

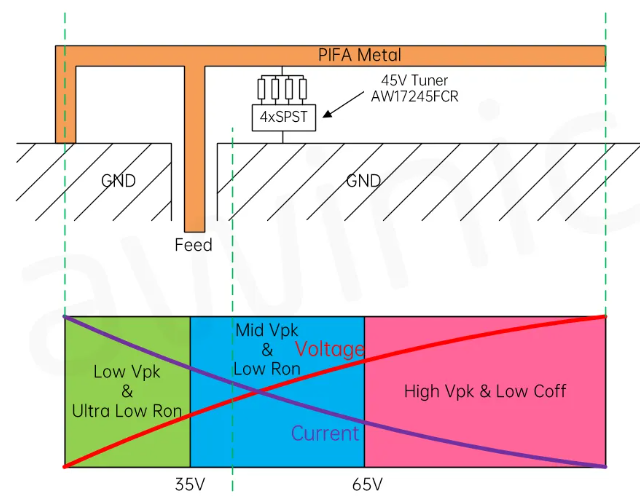

AW17245FCR主要用于孔径调谐(如图1),位于PIFA天线的低压区(45V),通过调整RF端口的负载和改变Tuner状态,使得PIFA天线的等效电长度改变,进而改变天线的最佳辐射频率。


AW17245FCR主要特性

频率范围:0.4~6GHz

关断电容Coff:170fF@2.7GHz

导通电阻Ron:1.5Ω@2.7GHz

谐波水平:-80dBm@GSM850/1900

峰值耐受电压Vpeak:>45V

VIO供电,无需额外供电

支持MIPI RFFE V2.1接口

封装:QFN 1.5mm x 1.1mm– 10L

产品优势一 低关断电容Coff和低导通电阻Ron

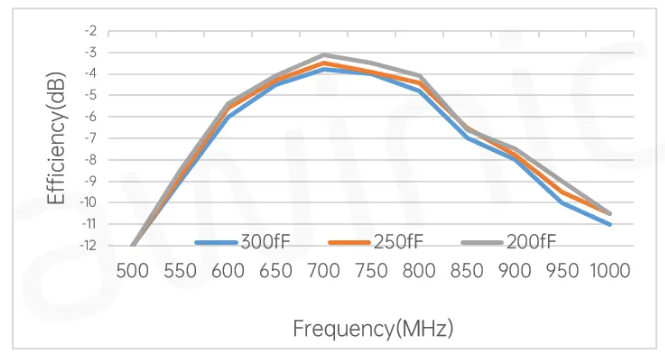

当所需的Vpeak确定后,关断电容Coff和导通电阻Ron在决定天线效率方面占主导作用。较小的Coff具有较高的Q值,高Q值在特定频率上会提高天线的效率,如图2所示。

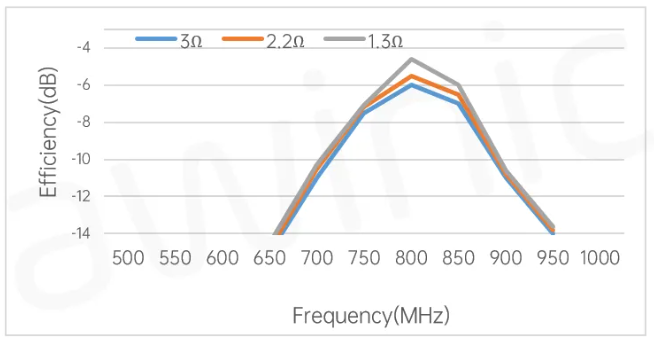

另外,Coff与走线电感共同作用产生的谐振很可能落入所需频段内,这种谐振将会影响端口间的隔离度等指标。导通电阻Ron直接增加了天线系统的欧姆损耗,对天线效率的影响更为直接,如图3所示。


对于低压Tuner(45V)而言,Ron比Coff更加重要。AW17245FCR的Coff和Ron分别为170fF@2.7GHz和1.5Ω@2.7GHz。实际应用中,有助于天线工程师设计出效率优异的天线系统。

产品优势二 MIPI控制下的多开特性

AW17245FCR使用MIPI RFFE V2.1接口控制,能够实现多端口同时开启。

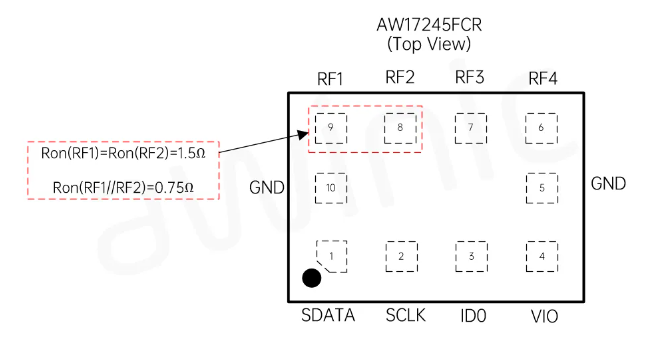

如图4所示,RFx的Ron为1.5Ω@2.7GHz,RF1和RF2同时开启后的Ron为0.75Ω@2.7GHz,实现更低的损耗,进而获得更高的天线效率。此外,多端口同时使用还能够拓展器件可调谐的范围,使得天线支持更多的频段成为可能。


产品优势三 优异的谐波水平

Tuner是最接近天线的器件,谐波指标尤为重要,谐波会直接影响终端RSE认证结果。3GPP规定RSE限值为≤-36dBm,考虑到其他器件也会有谐波,通常对Tuner器件本身的谐波限值为-40dBm甚至更低。

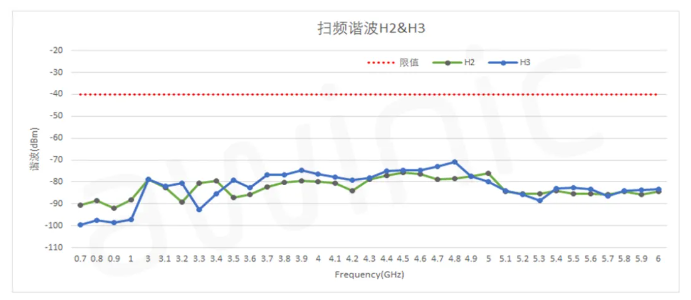

艾为发布的所有Tuner产品其谐波水平都远远低于-40dBm。如图5所示,AW17245FCR 在全频段的H2(二次谐波)和H3(三次谐波) 指标均低于-70dBm,对于RSE认证而言是足够安全的。


AW17245FCR具有极低的Coff、Ron,在调谐过程中有利于提高天线的效率。同时,优异的谐波水平对于终端RSE认证足够安全。支持MIPI RFFE V2.1,AW17245FCR可以实现RF端口多开组合。多开可以进一步降低欧姆损耗,提高天线的效率。除此之外,丰富的调谐状态更好地拓展了天线的工作频率和环境条件。
